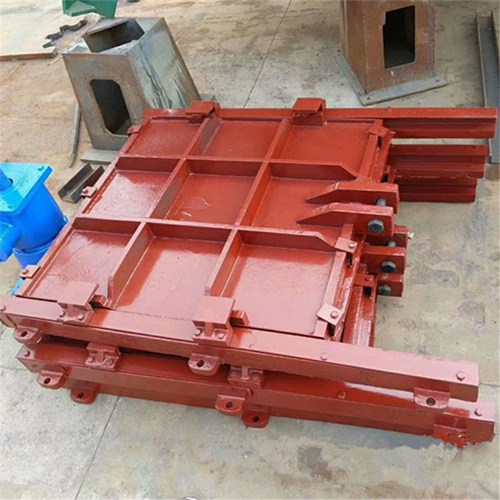

ZMF明杆铸铁方闸门的常见型号外形尺寸如下表，单位（mm）
规格型号 | A | B | E | H | b | φd |
ZMF300 | 425 | 145 | 55 | 600 | 20 | φ20 |
ZMF400 | 550 | 150 | 60 | 885 | 20 | φ20 |
ZMF500 | 615 | 195 | 70 | 1000 | 30 | φ25 |
ZMF600 | 720 | 205 | 83 | 1200 | 30 | φ25 |
ZMF700 | 848 | 236 | 91 | 1400 | 30 | φ25 |
ZMF800 | 945 | 265 | 110 | 1600 | 30 | φ30 |
ZMF900 | 1100 | 290 | 145 | 1600 | 30 | φ30 |
ZMF1000 | 1200 | 325 | 155 | 1700 | 35 | φ30 |
ZMF1200 | 1400 | 360 | 170 | 2335 | 40 | φ30 |
ZMF1400 | 1630 | 420 | 200 | 2720 | 40 | φ35 |
ZMF1500 | 1750 | 450 | 215 | 2900 | 40 | φ35 |
ZMF1600 | 1870 | 480 | 230 | 3100 | 40 | φ35 |
ZMF1800 | 2025 | 520 | 250 | 3356 | 40 | φ35 |
ZMF2000 | 2220 | 570 | 270 | 3680 | 50 | φ40 |
ZMF2200 | 2440 | 626 | 300 | 4040 | 50 | φ40 |
ZMF2500 | 2740 | 700 | 340 | 4580 | 50 | φ40 |
注：
1、注意需要明杆式安装、可采用铜止水，启闭机多采用螺杆式。
2、启闭方式有电动与手动两种，在电动的形式下，需要有手动操作可将闸门开启或关闭的功能。
3、明杆式铸铁闸门还有ZMQF墙壁式铸铁方闸门、ZMQY墙壁式铸铁圆闸门，其型号尺寸及安装布置图可参考相应的产品型号。
